اوزن (Ozone) یکی از اکسیدکننده‌های قدرتمند در صنایع تصفیه آب، تصفیه فاضلاب، صنایع غذایی، نساجی و کنترل بو است. با وجود کاربردهای گسترده این گاز، اوزن در غلظت‌های نامناسب می‌تواند برای دستگاه تنفسی انسان خطرناک باشد و انتشار کنترل‌نشده آن در محیط کار ممکن است به آسیب‌های جدی منجر شود.
به همین دلیل، پایش ایمنی و تشخیص نشت اوزن (Ozone Safety Monitoring and Leak Detection) بخش مهمی از طراحی و بهره‌برداری سامانه‌های اوزن‌زنی محسوب می‌شود.
در سامانه‌های صنعتی، احتمال نشت اوزن ممکن است در بخش‌هایی مانند مولد اوزن، اتصالات لوله‌کشی، تجهیزات تزریق، مخازن تماس، خطوط انتقال گاز و تجهیزات تخریب اوزن خروجی وجود داشته باشد. شناسایی سریع این وضعیت‌ها به تجهیزات اندازه‌گیری مناسب، سامانه هشدار، تهویه مهندسی‌شده و دستورالعمل‌های واکنش اضطراری نیاز دارد.
فناوری‌های جدید مانند حسگرهای نسل پیشرفته، کنترل‌کننده‌های هوشمند، سامانه‌های ثبت داده و تحلیل ناهنجاری می‌توانند به تشخیص سریع‌تر شرایط غیرعادی کمک کنند.
در این مقاله از اوزن‌پدیا، اصول پایش ایمنی اوزن، انواع حسگرهای تشخیص نشت، فناوری‌های هوشمند، کاربردهای صنعتی، مزایا و الزامات طراحی یک سامانه ایمن را بررسی می‌کنیم.
چرا پایش ایمنی اوزن اهمیت دارد؟
اوزن گازی واکنش‌پذیر با بوی مشخص است، اما نباید برای تشخیص حضور آن به حس بویایی انسان تکیه کرد. توانایی افراد برای تشخیص بو متفاوت است و مواجهه با اوزن می‌تواند باعث تحریک دستگاه تنفسی شود. بو نیز معیار قابل‌اعتمادی برای تعیین غلظت یا ایمن‌بودن محیط نیست.
خطرات احتمالی مواجهه با اوزن عبارت‌اند از:
-
تحریک چشم، بینی و گلو
-
سرفه و احساس ناراحتی در قفسه سینه
-
کاهش عملکرد تنفسی
-
تشدید مشکلات تنفسی در افراد حساس
-
آسیب تنفسی در مواجهه با غلظت‌های بالا
خطر واقعی به غلظت اوزن، مدت مواجهه، شرایط فرد و نحوه انتشار گاز بستگی دارد.
در تجهیزات صنعتی، پایش مستمر می‌تواند به شناسایی نشت پیش از گسترش آن کمک کند و امکان فعال‌سازی هشدار یا اقدامات حفاظتی را فراهم سازد.

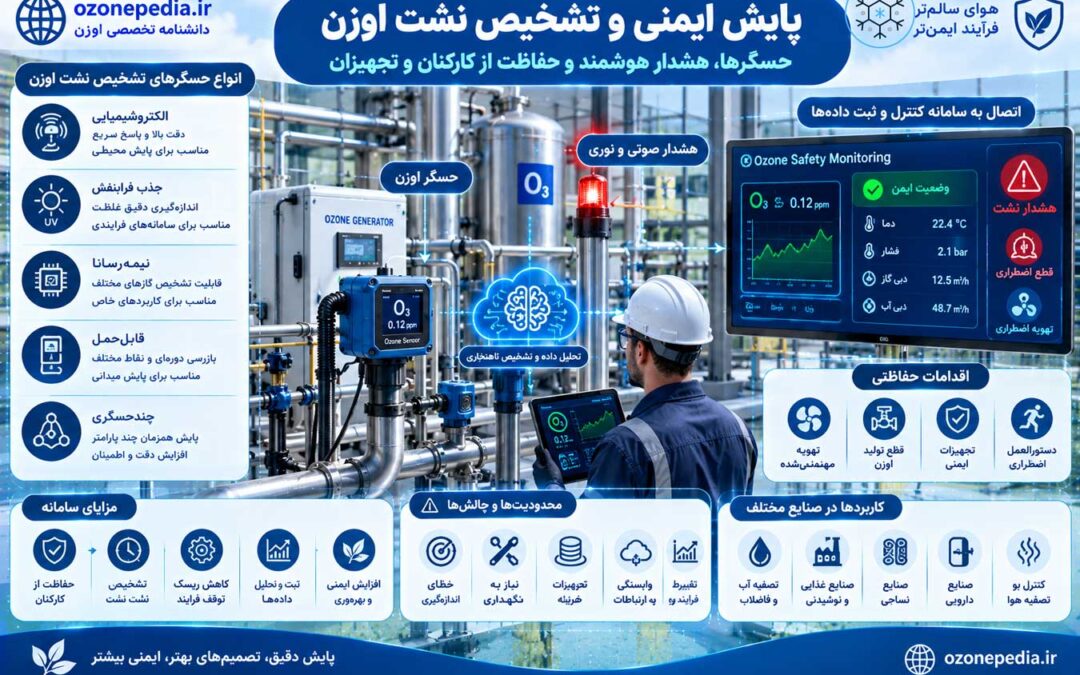

سامانه پایش ایمنی و تشخیص نشت اوزن چیست؟
سامانه پایش ایمنی اوزن مجموعه‌ای از حسگرها، تجهیزات اندازه‌گیری، واحدهای پردازش، هشداردهنده‌ها و ابزارهای کنترلی است که برای تشخیص غلظت اوزن در هوا یا پایش وضعیت تجهیزات طراحی می‌شود.
یک سامانه متناسب با ریسک محیط ممکن است شامل اجزای زیر باشد:
-
حسگر تشخیص اوزن در هوا (Ambient Ozone Sensor)
-
آشکارساز نشت اوزن (Ozone Leak Detector)
-
کنترل‌کننده پایش ایمنی
-
هشدار صوتی و نوری (Audible and Visual Alarm)
-
سامانه تهویه یا تخلیه مهندسی‌شده
-
تجهیزات قطع اضطراری (Emergency Shutdown)
-
ثبت‌کننده داده و سامانه مدیریت هشدارها
-
تجهیزات پایش اوزن در گاز خروجی یا آب، در صورت نیاز
نوع و تعداد تجهیزات باید بر اساس ارزیابی ریسک، مشخصات سامانه، اندازه فضا، محل تجهیزات و استانداردهای قابل‌اعمال تعیین شود.
انواع حسگرهای تشخیص نشت اوزن
۱. حسگرهای الکتروشیمیایی (Electrochemical Ozone Sensors)
حسگرهای الکتروشیمیایی با اندازه‌گیری پاسخ الکتریکی ناشی از واکنش اوزن در سلول حسگر، غلظت آن را تخمین می‌زنند.
این حسگرها در برخی تجهیزات پایش محیطی و آشکارسازهای صنعتی کاربرد دارند.
ویژگی‌های مهم آن‌ها عبارت‌اند از:
-
امکان اندازه‌گیری غلظت اوزن در محدوده مشخص
-
قابلیت استفاده در تجهیزات پایش ثابت یا قابل‌حمل
-
امکان اتصال به کنترل‌کننده و سامانه هشدار
-
نیاز به کالیبراسیون و نگهداری دوره‌ای
عملکرد این حسگرها ممکن است تحت تأثیر دما، رطوبت، مواد مداخله‌گر و فرسودگی سلول حسگر قرار گیرد. بنابراین، انتخاب مدل مناسب برای شرایط محیطی اهمیت دارد.
۲. حسگرهای مبتنی بر جذب فرابنفش (UV Absorption Sensors)
برخی تجهیزات با اندازه‌گیری جذب نور فرابنفش توسط اوزن، غلظت آن را تعیین می‌کنند.
روش جذب فرابنفش در اندازه‌گیری اوزن کاربرد گسترده‌ای دارد و در تجهیزات پایش فرایندی یا آزمایشگاهی مورد استفاده قرار می‌گیرد.
ویژگی‌های این فناوری عبارت‌اند از:
-
اندازه‌گیری بر اساس ویژگی نوری اوزن
-
امکان دستیابی به دقت مناسب در تجهیزات طراحی‌شده برای این منظور
-
کاربرد در پایش فرایندی و برخی سامانه‌های مرجع
-
نیاز به نگهداری مسیر نوری و رعایت دستورالعمل سازنده
این روش لزوماً برای تمام محیط‌ها یا آشکارسازهای کم‌هزینه مناسب نیست. انتخاب آن باید با توجه به محدوده اندازه‌گیری، شرایط محیط و هدف پایش انجام شود.
۳. حسگرهای نیمه‌رسانا (Semiconductor Sensors)
در این حسگرها، تماس با گاز می‌تواند ویژگی‌های الکتریکی ماده حساس را تغییر دهد. این تغییر برای تخمین حضور یا غلظت اوزن استفاده می‌شود.
این فناوری در برخی کاربردهای تشخیص گاز مورد استفاده قرار می‌گیرد، اما انتخاب آن برای حفاظت از کارکنان باید با توجه به حساسیت، گزینش‌پذیری، پایداری و احتمال تداخل گازهای دیگر انجام شود.
۴. تجهیزات پایش قابل‌حمل (Portable Ozone Monitors)
تجهیزات قابل‌حمل برای بررسی غلظت اوزن در نقاط مختلف، بازرسی دوره‌ای یا ارزیابی شرایط کاری استفاده می‌شوند.
این تجهیزات می‌توانند برای بررسی نقاطی که حسگر ثابت در آن‌ها نصب نشده است مفید باشند؛ بااین‌حال، پایش قابل‌حمل جایگزین آشکارساز ثابت در محیط‌هایی که به هشدار پیوسته نیاز دارند، نیست.
۵. سامانه‌های چندحسگری (Multi-Sensor Monitoring Systems)
در برخی تأسیسات، چند حسگر برای پایش نقاط مختلف یا بررسی هم‌زمان متغیرهای مرتبط استفاده می‌شوند.
برای مثال، حسگرهای اوزن محیطی ممکن است همراه با پایش فشار خطوط، وضعیت تهویه، عملکرد مولد و شرایط تجهیزات تخریب گاز خروجی به کار روند.
ترکیب این اطلاعات می‌تواند به تشخیص بهتر وضعیت‌های غیرعادی کمک کند؛ اما تصمیم‌های ایمنی باید بر اساس منطق معتبر و ارزیابی ریسک طراحی شوند.
نحوه عملکرد سامانه تشخیص نشت اوزن
یک سامانه متداول پایش نشت اوزن از چند مرحله تشکیل می‌شود.
مرحله اول: اندازه‌گیری غلظت اوزن
حسگرها غلظت اوزن موجود در نقاط پایش را اندازه‌گیری می‌کنند و داده‌ها را به واحد پردازش ارسال می‌کنند.
مرحله دوم: مقایسه با حدود تعریف‌شده
کنترل‌کننده، داده‌های اندازه‌گیری‌شده را با حدود هشدار و اقدامات حفاظتی تعریف‌شده در طراحی مقایسه می‌کند.
این حدود باید بر اساس مقررات مربوط به مواجهه شغلی، مشخصات تجهیزات و ارزیابی ریسک تعیین شوند؛ نه بر اساس یک عدد عمومی برای همه محیط‌ها.
مرحله سوم: فعال‌سازی هشدار
در صورت رسیدن اندازه‌گیری به آستانه هشدار، سامانه می‌تواند هشدار صوتی و نوری فعال کند و وضعیت را به اتاق کنترل گزارش دهد.
مرحله چهارم: اجرای اقدامات حفاظتی
بسته به طراحی سامانه، ممکن است اقداماتی مانند قطع تولید اوزن، بستن شیرهای مناسب، فعال‌سازی تهویه اضطراری یا انتقال فرایند به وضعیت ایمن انجام شوند.
این اقدامات باید از قبل طراحی و آزمایش شده باشند. تهویه نیز باید به‌گونه‌ای طراحی شود که گاز را به شکلی ایمن مدیریت کند و خطر انتشار آن به سایر فضاها یا افراد را افزایش ندهد.
مرحله پنجم: ثبت رویداد و بررسی علت
داده‌های حسگر، زمان هشدار، وضعیت تجهیزات و اقدامات انجام‌شده ثبت می‌شوند تا علت رویداد بررسی و از تکرار آن جلوگیری شود.
محل نصب حسگرهای تشخیص نشت اوزن
محل نصب حسگرها یکی از عوامل مهم در عملکرد سامانه است. نصب نامناسب ممکن است باعث تأخیر در تشخیص نشت یا ایجاد نقاط کور پایش شود.
در انتخاب محل نصب باید موارد زیر بررسی شوند:
-
نزدیکی به تجهیزات و اتصالاتی که احتمال نشت دارند
-
محل قرارگیری مولد اوزن و خطوط انتقال
-
موقعیت تجهیزات تزریق و مخازن تماس
-
مسیر حرکت هوا و عملکرد تهویه
-
موانع فیزیکی و گردش هوای محیط
-
محل حضور کارکنان و مسیرهای تردد
-
شرایط دما، رطوبت و احتمال تداخل مواد شیمیایی
محل نصب نباید صرفاً بر اساس یک قاعده ساده مانند نصب همه حسگرها در ارتفاع مشخص انتخاب شود. توزیع گاز در محیط به جریان هوا، طراحی فضا و شرایط نشت وابسته است.
طراحی نهایی باید توسط متخصص ایمنی صنعتی و با توجه به دستورالعمل سازنده حسگر انجام شود.
فناوری‌های هوشمند در پایش ایمنی اوزن
۱. پایش لحظه‌ای و اتصال به سامانه کنترل صنعتی (Real-Time Monitoring)
حسگرهای جدید می‌توانند اطلاعات غلظت اوزن را به سامانه‌های کنترل صنعتی مانند PLC یا DCS ارسال کنند.
این اتصال امکان نمایش وضعیت حسگرها، ثبت روند غلظت، مدیریت هشدارها و هماهنگی اقدامات حفاظتی را فراهم می‌کند.
بااین‌حال، ارتباط با سامانه کنترل نباید باعث وابستگی کامل عملکرد حفاظتی به شبکه یا نرم‌افزارهای غیرایمنی شود.
۲. تشخیص ناهنجاری با هوش مصنوعی (AI-Based Anomaly Detection)
الگوریتم‌های تحلیل داده می‌توانند برای شناسایی الگوهای غیرمعمول استفاده شوند؛ برای مثال:
-
افزایش غیرمنتظره غلظت اوزن
-
تغییرات غیرعادی فشار خطوط
-
اختلاف میان داده‌های حسگرهای مجاور
-
افزایش دفعات هشدار
-
افت عملکرد تجهیزات تخریب اوزن خروجی
این روش‌ها می‌توانند هشدارهای تکمیلی ایجاد کنند یا به عیب‌یابی کمک کنند. بااین‌حال، هوش مصنوعی نباید تنها وسیله تشخیص نشت یا تنها لایه حفاظت از کارکنان باشد.
۳. نگهداری پیش‌بینانه حسگرها (Predictive Sensor Maintenance)
حسگرها ممکن است با گذشت زمان دچار افت حساسیت، خطای اندازه‌گیری یا فرسودگی شوند.
تحلیل سوابق کالیبراسیون، آزمون عملکرد، خطاها و تغییرات قرائت می‌تواند به شناسایی حسگرهایی که نیازمند بررسی هستند کمک کند.
این روش مکمل برنامه کالیبراسیون و آزمون عملکرد دوره‌ای است و جایگزین آن نمی‌شود.
۴. پایش از راه دور (Remote Safety Monitoring)
در تأسیسات بزرگ، داده‌های ایمنی می‌توانند به اتاق کنترل یا سامانه مدیریت تجهیزات منتقل شوند.
پایش از راه دور به اپراتورها امکان می‌دهد وضعیت نقاط مختلف را مشاهده کنند و سوابق هشدارها را بررسی کنند.
زیرساخت ارتباطی باید از نظر امنیت سایبری، دسترسی کاربران و قابلیت اطمینان ارزیابی شود. قطع ارتباط نیز نباید موجب از کار افتادن حفاظت محلی شود.
۵. یکپارچه‌سازی با سامانه توقف اضطراری (Emergency Shutdown Integration)
در طراحی‌های مناسب، آشکارسازهای اوزن می‌توانند با سامانه توقف اضطراری ارتباط داشته باشند تا در شرایط تعریف‌شده، تولید اوزن یا بخش‌های مشخصی از فرایند به وضعیت ایمن منتقل شوند.
این عملکرد باید بر اساس تحلیل خطر، منطق کنترلی مستند و آزمون‌های دوره‌ای طراحی شود. نحوه واکنش هر تجهیز به نوع مولد، آرایش لوله‌کشی و شرایط فرایند بستگی دارد.
کاربردهای پایش ایمنی اوزن در صنایع مختلف
۱. تصفیه آب و فاضلاب (Water and Wastewater Treatment)
در تصفیه‌خانه‌ها، مولد اوزن، خطوط انتقال گاز و تجهیزات تماس از نقاط مهم پایش هستند.
تشخیص نشت می‌تواند به محافظت از کارکنان، کاهش انتشار ناخواسته گاز و مدیریت ایمن تجهیزات کمک کند.
۲. صنایع غذایی و نوشیدنی (Food and Beverage Industry)
در برخی فرایندهای صنایع غذایی از اوزن برای تصفیه آب یا کاربردهای بهداشتی مشخص استفاده می‌شود.
پایش محیطی و کنترل انتشار گاز در این تأسیسات اهمیت دارد، به‌ویژه در فضاهایی که کارکنان حضور دارند یا تجهیزات اوزن‌زنی در نزدیکی خطوط تولید نصب شده‌اند.
۳. صنایع نساجی و رنگرزی (Textile Industry)
در برخی کاربردهای نساجی، اوزن برای فرایندهای اکسیداسیون یا تصفیه پساب استفاده می‌شود.
وجود سامانه پایش نشت می‌تواند به مدیریت ایمنی در اطراف مولد اوزن، خطوط گاز و تجهیزات واکنش کمک کند.
۴. صنایع دارویی و آزمایشگاهی (Pharmaceutical and Laboratory Applications)
در محیط‌های آزمایشگاهی یا صنعتی که اوزن برای پژوهش، ضدعفونی یا واکنش‌های شیمیایی استفاده می‌شود، انتخاب تجهیزات پایش باید متناسب با مقیاس فرایند و میزان ریسک باشد.
در محیط‌های کوچک نیز نباید از خطر استنشاق اوزن غافل شد.
۵. کنترل بو و تصفیه هوا (Odor Control and Air Treatment)
سامانه‌های اوزن برای کنترل برخی بوهای صنعتی ممکن است در مجاورت کانال‌های هوا یا تجهیزات تصفیه نصب شوند.
پایش غلظت اوزن در محیط کار و جلوگیری از انتشار آن به فضاهای اشغال‌شده اهمیت ویژه‌ای دارد. کنترل بو به‌تنهایی معیار کافی برای ارزیابی ایمنی نیست.
مزایای سامانه‌های پیشرفته تشخیص نشت اوزن
استفاده از سامانه مناسب پایش می‌تواند مزایای زیر را فراهم کند:
۱. شناسایی سریع‌تر شرایط غیرعادی: حسگرها می‌توانند افزایش غلظت را پیش از اتکا به تشخیص انسانی گزارش کنند.
۲. حفاظت بهتر از کارکنان: هشدار به‌موقع فرصت اجرای دستورالعمل‌های اضطراری را فراهم می‌کند.
۳. کاهش احتمال گسترش نشت: اتصال به اقدامات حفاظتی می‌تواند به انتقال سامانه به وضعیت ایمن کمک کند.
۴. ثبت سوابق عملیاتی: اطلاعات هشدارها برای تحلیل علت رویداد و بهبود نگهداری قابل استفاده‌اند.
۵. مدیریت بهتر تجهیزات: تحلیل روند داده‌ها می‌تواند شناسایی برخی مشکلات تجهیزات را تسهیل کند.
۶. امکان پایش متمرکز: در تأسیسات بزرگ، مشاهده وضعیت چند نقطه از یک اتاق کنترل می‌تواند مدیریت ایمنی را آسان‌تر کند.
میزان اثربخشی این مزایا به انتخاب حسگر مناسب، نصب صحیح، کالیبراسیون، نگهداری و طراحی اقدامات حفاظتی بستگی دارد.
محدودیت‌ها و چالش‌های فنی
۱. خطای اندازه‌گیری
حسگر ممکن است تحت تأثیر دما، رطوبت، مواد مداخله‌گر یا فرسودگی قرار گیرد. انتخاب تجهیزات متناسب با محیط و انجام کالیبراسیون اهمیت دارد.
۲. تأخیر در تشخیص
محل نصب، سرعت پاسخ حسگر، مسیر جریان هوا و زمان انتقال نمونه می‌توانند بر زمان تشخیص اثر بگذارند.
۳. هشدارهای کاذب
شرایط محیطی یا اختلال حسگر ممکن است هشدار ناخواسته ایجاد کند. بررسی سوابق و طراحی مناسب منطق هشدار به مدیریت این مسئله کمک می‌کند.
۴. نیاز به نگهداری منظم
تمیزکاری، آزمون عملکرد، تعویض قطعات مصرفی و کالیبراسیون باید طبق دستورالعمل سازنده و برنامه نگهداری انجام شوند.
۵. هزینه تجهیزات و زیرساخت
هزینه حسگرها، کنترل‌کننده‌ها، سامانه هشدار، تهویه و نگهداری باید در ارزیابی اقتصادی لحاظ شود.
۶. وابستگی به زیرساخت ارتباطی
سامانه‌های متصل ممکن است با قطع برق یا شبکه مواجه شوند. طراحی باید حفاظت محلی و حالت امن را در چنین شرایطی حفظ کند.
نکات ایمنی و الزامات بهره‌برداری
برای طراحی و بهره‌برداری ایمن از سامانه‌های اوزن‌زنی، اقدامات زیر اهمیت دارند:
-
انجام ارزیابی ریسک پیش از نصب تجهیزات
-
انتخاب حسگر با محدوده اندازه‌گیری مناسب
-
نصب آشکارسازها در محل‌های تأییدشده مهندسی
-
تعریف آستانه‌های هشدار و اقدامات حفاظتی بر اساس مقررات مربوطه
-
کالیبراسیون و آزمون عملکرد دوره‌ای
-
نصب تهویه مهندسی‌شده متناسب با طراحی فضا
-
پیش‌بینی قطع اضطراری در صورت نیاز
-
ثبت و بررسی هشدارها و رویدادها
-
آموزش کارکنان درباره علائم مواجهه و روش واکنش اضطراری
-
جلوگیری از ورود افراد غیرمجاز به مناطق خطرناک
در صورت فعال‌شدن هشدار نشت، افراد باید مطابق دستورالعمل اضطراری محل عمل کنند و از ورود مجدد به منطقه تا تأیید ایمن‌بودن آن خودداری کنند. رفع نشت و ورود مجدد باید توسط افراد آموزش‌دیده و با تجهیزات مناسب انجام شود.
پرسش‌های متداول درباره پایش ایمنی و تشخیص نشت اوزن
آیا بوی اوزن برای تشخیص نشت کافی است؟
خیر. بوی اوزن معیار قابل‌اعتمادی برای تعیین غلظت یا ایمنی محیط نیست. تشخیص باید با تجهیزات اندازه‌گیری مناسب و مطابق برنامه ایمنی انجام شود.
کدام حسگر برای تشخیص نشت اوزن مناسب‌تر است؟
انتخاب حسگر به محدوده اندازه‌گیری، شرایط محیط، دقت موردنیاز، مواد مداخله‌گر و الزامات استاندارد بستگی دارد. حسگرهای الکتروشیمیایی و تجهیزات مبتنی بر جذب فرابنفش از گزینه‌های موجود هستند، اما مناسب‌بودن هر مدل باید بررسی شود.
آیا هوش مصنوعی می‌تواند نشت اوزن را تشخیص دهد؟
هوش مصنوعی می‌تواند برای شناسایی الگوهای غیرعادی و پشتیبانی از تشخیص نشت استفاده شود؛ اما باید در کنار حسگرهای معتبر و سامانه‌های حفاظتی مستقل قرار گیرد.
آیا یک حسگر برای کل اتاق کافی است؟
لزوم و تعداد حسگرها به ابعاد فضا، محل تجهیزات، جریان هوا، سناریوهای نشت و ارزیابی ریسک بستگی دارد. تعیین تعداد و محل نصب باید توسط متخصص انجام شود.
هر چند وقت یک‌بار باید حسگرهای اوزن کالیبره شوند؟
فاصله کالیبراسیون به نوع حسگر، دستورالعمل سازنده، شرایط محیط و الزامات قانونی بستگی دارد. برنامه نگهداری باید شامل آزمون عملکرد و ثبت سوابق باشد.
آیا سامانه تشخیص نشت به‌تنهایی برای ایمنی کافی است؟
خیر. آشکارساز باید بخشی از یک سامانه ایمنی جامع شامل طراحی مناسب تجهیزات، تهویه، اقدامات حفاظتی، آموزش کارکنان و دستورالعمل واکنش اضطراری باشد.
پایش ایمنی و تشخیص نشت اوزن یکی از اجزای اساسی بهره‌برداری ایمن از سامانه‌های اوزن‌زنی در صنایع مختلف است. حسگرهای الکتروشیمیایی، تجهیزات مبتنی بر جذب فرابنفش، آشکارسازهای قابل‌حمل و سامانه‌های هوشمند می‌توانند به اندازه‌گیری غلظت اوزن و شناسایی شرایط غیرعادی کمک کنند.
فناوری‌هایی مانند تحلیل داده، تشخیص ناهنجاری و پایش از راه دور نیز قابلیت‌های تکمیلی برای مدیریت ایمنی فراهم می‌کنند. بااین‌حال، این ابزارها جایگزین طراحی مهندسی، کالیبراسیون، تهویه مناسب و سامانه‌های حفاظتی مستقل نیستند.
در نهایت، یک سامانه پایش قابل‌اعتماد باید بر اساس ارزیابی ریسک طراحی شود و از حسگرهای مناسب، منطق هشدار معتبر، نگهداری منظم و دستورالعمل‌های اضطراری روشن برخوردار باشد.
