روش تزریق اوزن به آب یکی از مهم‌ترین مراحل در سیستم‌های تصفیه آب با اوزن است. تولید اوزن به‌تنهایی کافی نیست؛ باید گاز اوزن به‌صورت مؤثر در آب حل شود تا انتقال جرم و زمان تماس مناسبی ایجاد شود.
در سیستم‌های تصفیه آب، روش‌های مختلفی برای تزریق و حل‌کردن اوزن وجود دارد که انتخاب آن‌ها به دبی آب، ظرفیت دستگاه اوزن‌ساز، غلظت اوزن، فشار آب و هدف تصفیه بستگی دارد.

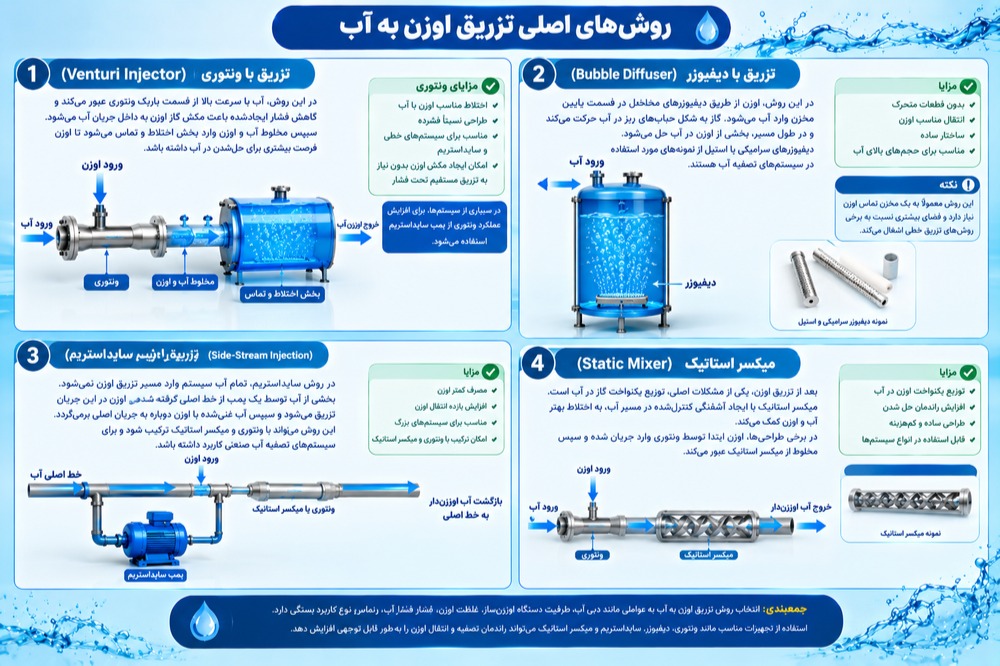

روش‌های اصلی تزریق اوزن به آب
۱. تزریق با ونتوری (Venturi Injector)
یکی از روش‌های پرکاربرد، استفاده از ونتوری است. در این روش، آب با سرعت بالا از قسمت باریک ونتوری عبور می‌کند و کاهش فشار ایجادشده باعث مکش گاز اوزن به داخل جریان آب می‌شود.
سپس مخلوط آب و اوزن وارد بخش اختلاط و تماس می‌شود تا اوزن فرصت بیشتری برای حل‌شدن در آب داشته باشد.
مزایای ونتوری:
- اختلاط مناسب اوزن با آب
- طراحی نسبتاً فشرده
- مناسب برای سیستم‌های خطی و ساید‌استریم
- امکان ایجاد مکش اوزن بدون نیاز به تزریق مستقیم تحت فشار
در بسیاری از سیستم‌ها، برای افزایش عملکرد ونتوری از پمپ ساید‌استریم (Side Stream Pump) استفاده می‌شود.
۲. تزریق با دیفیوزر (Bubble Diffuser)
در این روش، اوزن از طریق دیفیوزرهای متخلخل در قسمت پایین مخزن وارد آب می‌شود. گاز به شکل حباب‌های ریز در آب حرکت می‌کند و در طول مسیر، بخشی از اوزن در آب حل می‌شود.
دیفیوزرهای سرامیکی یا استیل از نمونه‌های مورد استفاده در سیستم‌های تصفیه آب هستند.
مزایا:
- بدون قطعات متحرک
- انتقال مناسب اوزن
- ساختار ساده
- مناسب برای حجم‌های بالای آب
نکته: این روش معمولاً به یک مخزن تماس اوزن (Ozone Contact Tank) نیاز دارد و فضای بیشتری نسبت به برخی روش‌های تزریق خطی اشغال می‌کند.
۳. تزریق ساید‌استریم (Side-Stream Injection)
در روش ساید‌استریم، تمام آب سیستم وارد مسیر تزریق اوزن نمی‌شود. بخشی از آب توسط یک پمپ از خط اصلی گرفته شده، اوزن در این جریان تزریق می‌شود و سپس آب غنی‌شده با اوزن دوباره به جریان اصلی برمی‌گردد.
این روش می‌تواند با ونتوری و میکسر استاتیک (Static Mixer) ترکیب شود و برای سیستم‌های تصفیه آب صنعتی کاربرد داشته باشد.
۴. میکسر استاتیک (Static Mixer)
بعد از تزریق اوزن، یکی از مشکلات اصلی، توزیع یکنواخت گاز در آب است. Static Mixer با ایجاد آشفتگی کنترل‌شده در مسیر آب، به اختلاط بهتر آب و اوزن کمک می‌کند.
در برخی طراحی‌ها، اوزن ابتدا توسط ونتوری وارد جریان شده و سپس مخلوط از میکسر استاتیک عبور می‌کند.

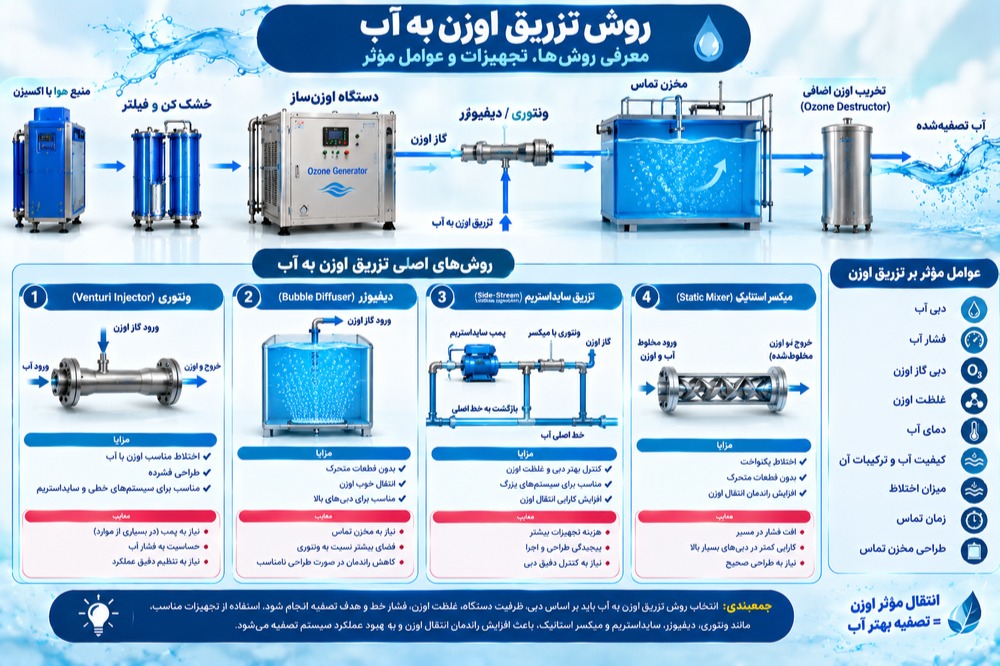

اجزای معمول سیستم تزریق اوزن به آب
یک سیستم کامل می‌تواند شامل این تجهیزات باشد:
منبع هوا یا اکسیژن → خشک‌کن/تجهیزات آماده‌سازی گاز → دستگاه اوزن‌ساز → ونتوری یا دیفیوزر → میکسر → مخزن تماس → تخریب اوزن اضافی
اوزن حل‌نشده‌ای که در گاز خروجی باقی می‌ماند نیز باید قبل از تخلیه به محیط، مدیریت و تخریب شود.
چه عواملی روی تزریق اوزن تأثیر دارند؟
عملکرد تزریق فقط به نوع انژکتور بستگی ندارد. موارد زیر نیز مهم هستند:
- دبی آب
- فشار آب
- دبی گاز اوزن
- غلظت اوزن
- دمای آب
- کیفیت و ترکیبات موجود در آب
- میزان اختلاط
- زمان تماس
- طراحی مخزن تماس
- میزان انتقال اوزن از گاز به آب
EPA نیز تأکید می‌کند که عملکرد اوزن به عواملی مانند کیفیت آب، اختلاط و زمان تماس وابسته است.
ونتوری بهتر است یا دیفیوزر؟
این دو روش کاربرد یکسانی ندارند و انتخاب آن‌ها باید بر اساس طراحی سیستم انجام شود.
| ویژگی | ونتوری | دیفیوزر |
|---|---|---|
| نحوه تزریق | مکش اوزن با افت فشار | تولید حباب‌های اوزن |
| نیاز به پمپ | معمولاً بله | لزوماً نه |
| فضای موردنیاز | کمتر | بیشتر |
| تجهیزات جانبی | ونتوری، میکسر و در برخی سیستم‌ها پمپ | مخزن تماس و دیفیوزر |
| کاربرد | سیستم‌های خطی و ساید‌استریم | مخازن تماس و دبی‌های بالا |
| اختلاط | بالا با طراحی مناسب | مناسب با طراحی صحیح |
بنابراین نمی‌توان یک روش را برای تمام سیستم‌ها مناسب دانست؛ دبی آب، ظرفیت اوزن، فشار خط و زمان تماس موردنیاز باید قبل از انتخاب روش تزریق بررسی شوند.
برای استفاده مؤثر از اوزن در تصفیه آب، تنها انتخاب یک Ozone Generator کافی نیست. روش تزریق و انتقال اوزن به آب نقش مهمی در عملکرد کل سیستم دارد.
Venturi Injector، Bubble Diffuser، Side-Stream Injection و Static Mixer از روش‌ها و تجهیزات رایج برای انتقال و اختلاط اوزن با آب هستند. انتخاب صحیح باید بر اساس مشخصات واقعی پروژه انجام شود
