ونتوری اوزن (Ozone Venturi Injector) یکی از تجهیزات مهم برای تزریق و حل‌کردن اوزن در آب است. این قطعه با استفاده از اختلاف فشار و افزایش سرعت جریان آب، گاز اوزن را به داخل آب می‌کشد و باعث اختلاط و انتقال آن به فاز آب می‌شود.

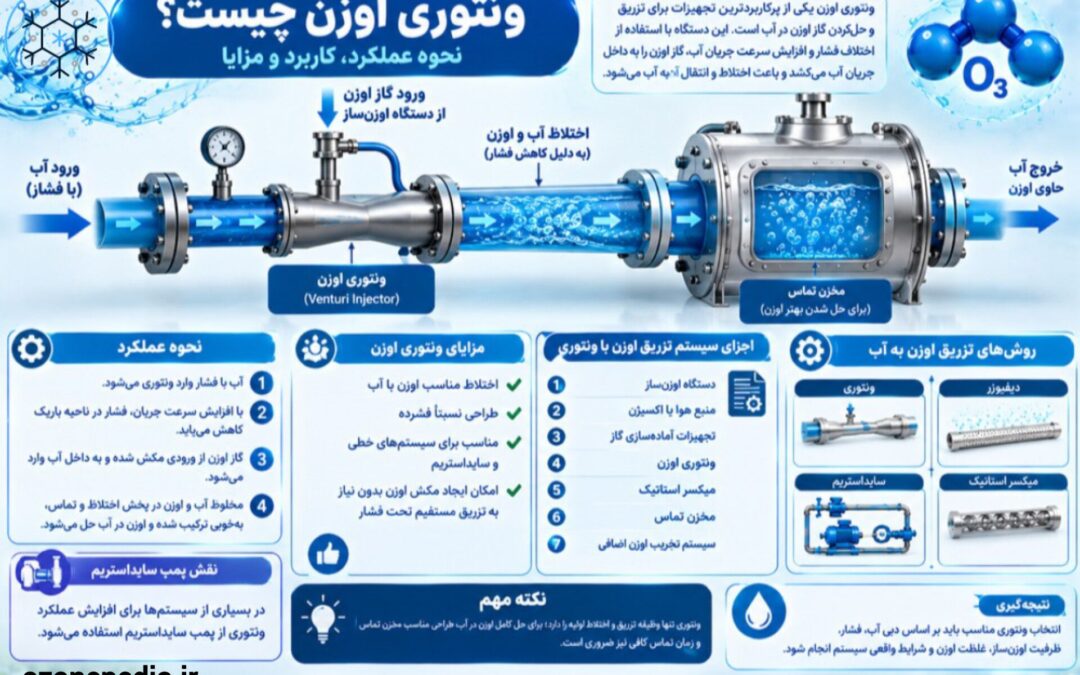

ونتوری اوزن چیست؟
ونتوری قطعه‌ای با یک مسیر باریک‌شونده و سپس بازشونده است. وقتی آب با فشار مناسب از قسمت باریک ونتوری عبور می‌کند، سرعت جریان افزایش یافته و فشار در ناحیه مکش کاهش پیدا می‌کند. این کاهش فشار می‌تواند باعث مکش گاز اوزن از ورودی ونتوری و ورود آن به جریان آب شود.
به همین دلیل، ونتوری یکی از روش‌های رایج تزریق اوزن به آب (Ozone Injection) محسوب می‌شود.
ونتوری اوزن چگونه کار می‌کند؟
فرآیند عملکرد ونتوری را می‌توان به چند مرحله تقسیم کرد:
آب تحت فشار → قسمت باریک ونتوری → افزایش سرعت → کاهش فشار → مکش اوزن → اختلاط آب و اوزن → انتقال اوزن به آب
در قسمت باریک ونتوری، سرعت آب افزایش پیدا می‌کند و فشار کاهش می‌یابد. در نتیجه، گاز اوزن از مسیر ورودی مکش شده و وارد جریان آب می‌شود. پس از خروج جریان از قسمت باریک، تغییرات فشار و آشفتگی جریان به پراکنده‌شدن و حل‌شدن بهتر اوزن کمک می‌کند.
در سیستم‌های حرفه‌ای، معمولاً بعد از ونتوری از مخزن تماس (Contact Tank) یا تجهیزات اختلاط استفاده می‌شود تا زمان کافی برای انتقال اوزن به آب وجود داشته باشد.
اجزای سیستم تزریق اوزن با ونتوری
یک سیستم معمول می‌تواند شامل تجهیزات زیر باشد:
- دستگاه اوزن‌ساز (Ozone Generator)
- منبع هوا یا اکسیژن
- تجهیزات آماده‌سازی گاز
- ونتوری اوزن (Venturi Injector)
- پمپ آب یا Booster Pump
- میکسر استاتیک (Static Mixer)
- مخزن تماس اوزن
- سیستم جداسازی گاز اضافی
- Ozone Destructor برای تخریب اوزن باقی‌مانده
EPA نیز سیستم‌های تزریق اوزن را شامل اجزایی مانند انژکتور، سیستم تماس و سیستم مدیریت گاز خروجی معرفی می‌کند.
نقش پمپ در سیستم ونتوری اوزن
عملکرد صحیح ونتوری به شرایط هیدرولیکی سیستم وابسته است. اگر فشار یا دبی آب برای ایجاد مکش کافی نباشد، عملکرد ونتوری می‌تواند کاهش پیدا کند.
به همین دلیل در بسیاری از سیستم‌ها از پمپ تقویت‌کننده (Booster Pump) استفاده می‌شود. در برخی طراحی‌های ساید‌استریم، تنها بخشی از آب از خط اصلی گرفته شده و با فشار بالاتر از ونتوری عبور داده می‌شود.
ونتوری ساید‌استریم چیست؟
در سیستم Side-Stream Ozone Injection، تمام جریان آب از ونتوری عبور نمی‌کند.
بخشی از آب توسط یک پمپ از خط اصلی گرفته می‌شود، از ونتوری عبور می‌کند و اوزن را دریافت می‌کند. سپس آب غنی‌شده با اوزن دوباره با جریان اصلی ترکیب می‌شود.
این روش می‌تواند با Static Mixer ترکیب شود تا پراکندگی اوزن در جریان اصلی بهتر شود.
نمونه مسیر:
خط اصلی آب → پمپ ساید‌استریم → ونتوری + اوزن → میکسر استاتیک → بازگشت به خط اصلی
مزایای ونتوری اوزن
استفاده از ونتوری در سیستم‌های تزریق اوزن می‌تواند مزایایی داشته باشد:
- طراحی نسبتاً فشرده
- امکان تزریق اوزن بدون تزریق مستقیم تحت فشار بالا
- اختلاط مناسب گاز و آب با طراحی صحیح
- مناسب برای سیستم‌های Inline و Side-Stream
- امکان ترکیب با Static Mixer
- مناسب برای بسیاری از سیستم‌های تصفیه آب و پساب
EPA نیز انژکتورهای ونتوری را یکی از روش‌های متداول تماس اوزن با آب معرفی کرده و به استفاده از جریان ساید‌استریم برای افزایش خلأ قابل‌دسترس اشاره می‌کند.
معایب و محدودیت‌های ونتوری اوزن
ونتوری برای عملکرد مناسب به شرایط مشخصی از فشار، دبی و اختلاف فشار نیاز دارد. در بعضی سیستم‌ها نیز استفاده از پمپ تقویت‌کننده ضروری است.
همچنین تزریق اوزن به آب به‌تنهایی به معنی حل‌شدن کامل اوزن نیست؛ طراحی مخزن تماس، زمان تماس و اختلاط نیز اهمیت دارد.
ونتوری یا دیفیوزر؛ کدام روش مناسب است؟
هر دو روش برای انتقال اوزن به آب استفاده می‌شوند، اما ساختار متفاوتی دارند.
| ویژگی | ونتوری | دیفیوزر |
|---|---|---|
| روش انتقال | مکش اوزن با اختلاف فشار | تولید حباب‌های ریز |
| فضای موردنیاز | معمولاً کمتر | معمولاً بیشتر |
| پمپ | در بسیاری از سیستم‌ها موردنیاز است | بسته به طراحی |
| قطعات متحرک | ندارد | ندارد |
| کاربرد | Inline و Side-Stream | مخازن تماس |
| تجهیزات جانبی | پمپ، میکسر و مخزن تماس در صورت نیاز | مخزن تماس و دیفیوزر |
EPA دیفیوزرهای حبابی و انژکتورهای ونتوری را هر دو از روش‌های رایج تماس اوزن با آب معرفی می‌کند؛ انتخاب بین آن‌ها به طراحی و شرایط سیستم بستگی دارد.
چگونه ونتوری مناسب اوزن انتخاب کنیم؟
برای انتخاب Ozone Venturi Injector فقط توجه به اندازه ورودی و خروجی کافی نیست. موارد زیر باید بررسی شوند:
- دبی آب
- فشار آب
- اختلاف فشار موردنیاز
- ظرفیت دستگاه اوزن‌ساز بر حسب g/h
- غلظت گاز اوزن
- دبی گاز اوزن
- جنس بدنه و قطعات
- نوع آب و میزان آلودگی
- استفاده از پمپ ساید‌استریم یا پمپ اصلی
- نیاز به Static Mixer
- حجم و زمان تماس موردنیاز
بنابراین بهتر است ونتوری بر اساس مشخصات واقعی سیستم انتخاب شود، نه صرفاً بر اساس قطر لوله.
آیا ونتوری اوزن باعث حل کامل اوزن در آب می‌شود؟
خیر، ونتوری وظیفه اصلی تزریق و اختلاط اولیه اوزن با آب را بر عهده دارد. برای رسیدن به انتقال مؤثرتر، معمولاً طراحی مناسب مسیر اختلاط و زمان تماس نیز لازم است.
در یک سیستم نمونه EPA، بعد از ونتوری از مخزن حل‌شدن اوزن استفاده شده و سپس گاز اضافی توسط تجهیزات جداسازی و تخریب اوزن مدیریت شده است.
ونتوری اوزن یکی از تجهیزات کاربردی برای تزریق اوزن به آب است که با ایجاد ناحیه کم‌فشار، گاز اوزن را وارد جریان آب می‌کند. این روش می‌تواند در سیستم‌های تصفیه آب، تصفیه پساب، استخر، آب صنعتی و سیستم‌های ساید‌استریم مورد استفاده قرار گیرد.
عملکرد مناسب آن به عواملی مانند دبی آب، فشار، ظرفیت دستگاه اوزن‌ساز، غلظت اوزن، طراحی ونتوری و زمان تماس وابسته است.
